ЦИФРОВИЙ ЗРАЗКОВИЙ 3-КОМПОНЕНТНИЙ
ФЕРОЗОНДОВИЙ
МАГНІТОМЕТР LEMI-018

Основні особливості:

bulletвисока роздільна здатність;
bulletнизький рівень шумів;
bulletмалий температурний дрейф;
bulletдуже мале споживання;
bullet3 режими автономної роботи;
bulletАвтоматична компенсація;
bullet2 Гб Compact Flash Card пам’ять;
bulletсупутникова синхронізація;
bulletвнутрішній годинник;
bullet4-рядковий цифровий дисплей;
bulletRS-232 (RS-422) вихід;
bullet18 місяців гарантії;
bulletвологозахищений корпус.

LEMI-018

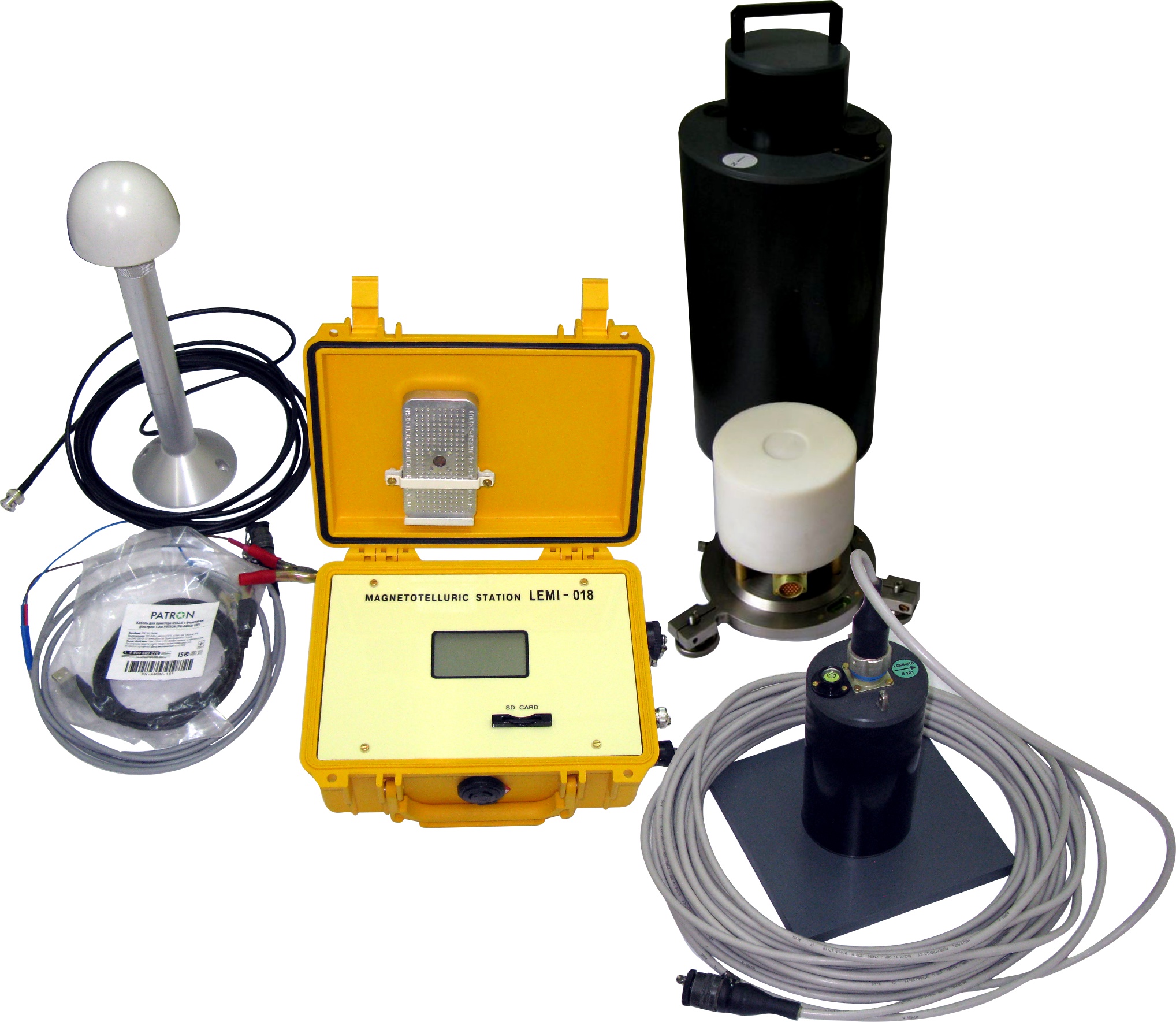

Магнітометр LEMI-018
LEMI-018

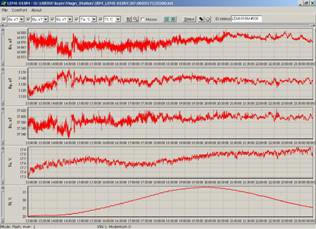

Основне вікно програми LEMI-018.ехе



Векторний ферозондовый магнітометр LEMI-018 призначений для високоточних вимірювань трьох компонент магнітного поля Землі та їх варіацій в лабораторних та польових умовах, а також для прецизійних вимірювань в магнітних обсерваторіях. Його виготовлено на основі ферозондового давача, всі три компоненти якого для зниження дрейфу нуля вміщено в один корпус з термостабільного матеріалу. Електронний блок забезпечує перетворення, обробку і накопичення інформації про магнітне поле та її передачу в компютер через інтерфейс RS-232 (RS-422). Вбудований GPS приймач забезпечує привязку даних до глобального часу і визначає координати місця знаходження магнітометра, що дозволяє організувати синхрону роботу мережі магнітометрів. Великий об’єм внутрішньої памяті для запису даних та низьке споживання дозволяють використоіувати магнітометр для довготривалих автономних вимірювань в польових умовах. Існують інші додаткові версії давача - з компенсацією нахилу на підвісі, для обсерваторій та лабораторий на регульованій платформі, давач у водонепроникному виконанні (див. фото).

Новизна і основні переваги

Магнітометр LEMI-018 має унікальну стабільність та чутливість. Це - універсальний магнітометр для для використання як в обсерваторіях, як базовий магнітометр, так і в польових умовах. Магнітометр має вологозахищений корпус давача і може працювати в широкому діапазоні температур автономно на протязі 6 місяців.

Галузі застосування

Ферозондовий магнітометр може використовуватися для геофізичних досліджень в фундаментальних галузях науки та для пошуку корисних копалин, використовуючи метод зондування земної кори в польових умовах,  і як базовий магнітометр в магнітних обсерваторіях, а також в тимчасових пунктах режимних спостережень.

Технічні характеристики

Діапазони вимірювань повного магнітного поля на дисплеї ± 70 000 нТл
Роздільна здатність 10 пТл
Рівень шумів на 1 Гц < 10 ср.кв. пТл
Довготривалий дрейф нуля < ± 5 нТл/год
Температурний дрейф < 0.2 нТл/°C
Неортогональність осей чутливості < 30 кут. хвил.
Частота виборки 1 раз в секунду
Час усереднення 2, 5, 10, 15, 20, 30, 60 сек.
Обєм CompactFlash Card (CF FAT16) 2 Гб
Робочий діапазон температур мінус 20 ... +40° C
Джерело живлення 12+6-3  В
Споживана потужність < 1 Вт
Маса:
давач з платформою
блок електроніки
1.8 кг
1.
2 кг
Довжина з’єднувального кабеля між давачем та блоком електроніки 10 м *
Довжина з’єднувального кабеля між GPS антеною та блоком електроніки 3 м *

horizontal rule

* - інші параметри за домовленістю з замовником
