ТРИКОМПОНЕНТНИЙ ФЕРОЗОНДОВИЙ МАГНІТОМЕТР LEMI-024

Основні особливості:

bulletШирокий частотний діапазон
bulletНаднизькі шуми
bulletМале споживання
bulletПодвійний вихід

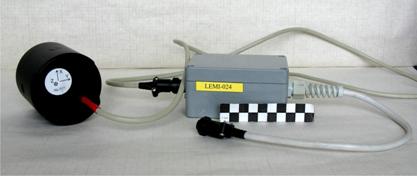

LEMI-024


Трикомпонентний ферозондовий магнітометр
LEMI-024 призначений для вимірювань трьох компонент вектора магнітного поля. Прилад має два виходи: нефільтрований з низькою чутливістю для грубої оцінки напруженості магнітного поля і високочутливий фільтрований вихід для вимірювання слабких флуктуацій магнітного поля в частотному діапазоні 0.003 - 10 Гц.

Параметри приладу можуть бути змінені на вимогу замовника.

ОСНОВНІ ТЕХНІЧНІ ПАРАМЕТРИ

Кількість вимірювальних каналів 3
Діапазон вимірювань:
 на нефільтрованому виході
 на фільтрованому виході

±  80000 нТл
± 200 нТл
Частотний діапазон сигналов, що приймаються:
 на нефільтрованому виході
 на фільтрованому виході

DC…500 Гц
0.003…10 Гц
Коефіцієнт перетворення:
 на нефільтрованому виході
 на фільтрованому виході

0.056 mV/nT
22.4 mV/nT
Похибка коефіцієнта перетворення (на обох виходах) ± 3 %
Рівень магнітного шума на частоті 6.0 Гц ≤ 6 пкTл/Гц
Придушення шуму на 50 Гц (тільки на фільтрованому виході) 40 дБ
Напруга живлення (12 ± 1) В
Потужність споживання 350 мВт
Робочий діапазон температур 0...+ 70oC
Розміри:
 давач без кабеля, не більше
 блок електрон
іки

H = 76 мм, D = 76 мм
110 x 75 x 67 мм
Вага 1.1 кг
