Старий продукт!

horizontal rule

НИЗЬКОЧАСТОТНА МАГНІТОТЕЛУРИЧНА СТАНЦІЯ LEMI-417M

Основні особливості:

bulletВисока роздільна здатність та точність
bulletНизький рівень шумів
bullet4 електричні + 3 магнітні канали
bulletДуже низький часовий та температурний дрейф
bulletНизьке енергоспоживання
bulletДо 2Гб CompactFLASH CARD пам’яті
bulletСупутникова синхронізація
bullet4-рядковий цифровий дисплей
bulletRS-232 (або RS-422) виходи
bullet18 місяців гарантії
bulletВодозахисний пластиковий корпус

Новизна і основні переваги

Головними перевагами цієї МТС є дуже низький часовий дрейф та висока точність вимірювань, що робить її надзвичайно ефективною при глибинних зондуваннях земної кори. LEMI-417M є високочутливим приладом, що має унікально низьке споживання – 1 Вт при збереженні основних технічних характеристик на рівні кращих світових зразків. Станція має водозахисне виконання і може працювати автономно на протязі 6 місяців та більше в широкому діапазоні температур. Існують інші додаткові версії давача - з компенсацією нахилу на підвісі, для обсерваторій та лабораторий на регульованій платформі, давач у водонепроникному виконанні. Параметри станції можуть змінюватися на вимогу.

Галузі застосування

LEMI-417M застосовується для глибинного зондування земної кори та визначення параметрів геоелектричного розрізу до глибини 400 км з метою розвідки корисних копалин та пошуку провісників землетрусів

Огляд пропозиції

Цифрова семикомпонентна магнітотелурична станція (МТС) LEMI-417M (три магнітні + чотири електричні канали) призначена для вимірювання компонент природного магнітного та електричного полів та їх варіацій в лабораторних та польових умовах.

Магнітометр виготовлено на основі ферозондового давача, всі три компоненти якого розміщені в одному термостабільному корпусі.

Електрометр має чотири канали з високим вхідним опором та компенсацією зміщення нуля, що може працювати з будь-якими типами вимірювальних електродів.



LEMI-417

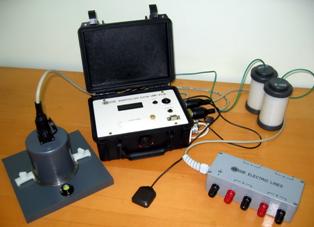

Магнітотелурична станція LEMI-417M

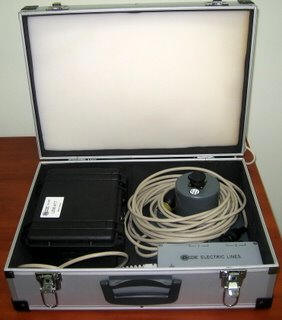

Станція у  запакованому для транспортування виглядні

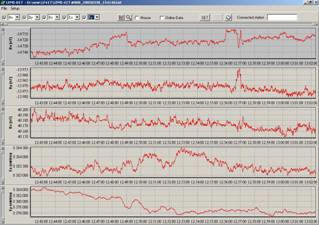

Основне вікно програми LEMI-417.ехе

Блок електроніки дозволяє виконувати збір, обробку та зберігання даних про варіації магнітних та електричних полів у внутрішній пам’яті та їх передачу на комп’ютер через інтерфейс RS-232.

Вбудований приймач GPS забезпечує супутникову синхронізацію внутрішнього годинника та визначає координати розташування МТС. Станція може працювати як в автономному режимі, так і в мережі МТС, розміщених на досліджуваній площі. Низький магнетизм усіх складових станції дозволяє розміщувати магнітний давач на близькій відстані від блоку електроніки.

Технічні характеристики

Діапазон вимірювання варіацій магнітного поля вздовж кожної з компонент ± 70 000 нТл
Роздільна здатність 10 пТл
Рівень шумів на 1 Гц < 10 пТл еф.
Температурний дрейф < 0.2 нТл/°C
Похибка лінійності коефіцієнту перетворення < 0.01%
Похибка ортогональності компонент (без калібрування) < 30 кут. хв.
Максимальний діапазон вимірювання електричної напруги ± 600 мВ
Роздільна здатність електричного каналу 0.07 мкВ
Вхідний опір 10 ГОм
Час вимірювання 1 сек.
Час усереднення в программному забезпеченні 2, 5, 10, 15, 20, 30, 60 сек.
Об’єм CompactFLASH CARD пам’яті (FAT16) 2 Гб
Робочий температурний діапазон мінус 20 ... + 50 °C
Джерело живлення зовнішня або вбудована батарея 12+6-2  V
Потужність споживання < 1.2 Вт
Вага блоку електроніки з магнітним давачем 2.7 кг
Довжина з’єднувального кабеля між магнітним давачем та блоком електроніки 10 м *
Довжина з’єднувального кабеля між GPS антеною та блоком електроніки 3 м *

* - інші параметри за домовленістю з замовником.

Рекомендовано: електроди Cu-CuSO4 (підібрані пари).
