ВЕКТОРНИЙ АВТОМАТИЧНИЙ ФЕРОЗОНДОВИЙ
МАГНІТОМЕТР LEMI-009

Основні особливості

bullet

Висока роздільна здатність

bullet

Дуже низький рівень шумів

bullet

Малий температурний дрейф

bullet

Мала потужність споживання

bullet

Повна автоматична компенсація

bullet

Вбудований GPS приймач

bullet

Чотирьохрядковий дисплей

bullet

FLASH – пам’ять до 512 МБ

bullet

RS-232 вихід

bulletПростота встановлення та обслуговування

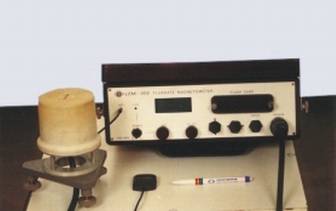

LEMI-009


Автоматичний магнітометр
LЕМІ-009 призначений для вимірювання варіацій магнітного поля в лабораторних та польових умовах. Він виготовлений на основі ферозондового давача, всі три компоненти якого для зниження дрейфу нуля втілено в одному корпусі з термостабільного матеріалу. Магнітометр складається з двох блоків – давача та блока електроніки, з’єднаних довгим кабелем.

Відмінністю цього приладу є повністю цифрова структура, що значно покращило його параметри та дозволило суттєво розширити операційні можливості. Магнітометр є повністю автономним пристроєм, який крім вимірювання магнітного поля та зберігання даних, проводить адаптивну обробку відносно зміни умов експерименту, синхронізацію та визначення координат місця розташування за допомогою вбудованої системи GPS.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Діапазон вимірювань ± 70 000 нТл
Роздільна здатність 0.04 нТл
Похибка неортогональності після калібрування <1 кут.хв
Час усереднення відліків 1с, 2с, 5с, 10с, 30с, 60с
Об’єм внутрішньої пам’яті до 512 Мб
Робочий температурний діапазон мінус 5 ... +40°C
Температурний дрейф <0.2 нТл/°C
Довгочасова стабільність <5 нТл/рік
Похибка нелінійності коефіцієнта перетворення <0.01%
Споживана потужність <2.5 Вт
Напруга живлення 9 – 18 В
Компенсація магнітного поля автоматична
Маса:
давача
блока електроніки

2.8 кг
2 кг
Довжина з’єднувального кабеля, не менше 10 м
