МАГНИТОТЕЛЛУРИЧЕСКАЯ СТАНЦИЯ LEMI-405М

Основные особенности:

bulletвозможность работы в различных частотных диапазонах
bullet2 типа магнитометров (феррозондовый, индукционный или оба);
bulletмногоканальный измеритель электрического поля;
bulletспутниковая синхронизация станции во всех частотных диапазонах;
bulletвысокая температурная стабильность;
bulletглубокое подавление промышленных помех на частотах 50 или 60 Гц;
bulletнизкий уровень собственных шумов;
bulletспециальное программное обеспечение;
bulletобработка информации и визуализация в реальном масштабе времени;
bulletзапись информаци на встроенную сменную FLASH карту объемом до 4 ГБайт;

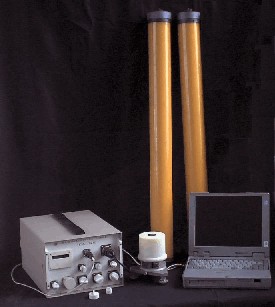

МАГНИТОТЕЛЛУРИЧЕСКАЯ СТАНЦИЯ LEMI-405М


Широкодиапазонная магнитотеллурическая станция LEMI-405М предназначена для изучения геоэлектрического строения земной коры в полевых условиях в широком частотном диапазоне с целью разведки полезных ископаемых или мониторинга методом МТЗ. Станция обеспечивает автоматическое измерение, передачу и хранение информации во внутреннюю сменную FLASH память или компьютер выходных данных 3-х компонентных феррозондового и индукционного магнитометров, двух - четырех электрических каналов, а также температуры феррозондового датчика и электроники. Возможна визуализация текущих данных в реальном времени на экране внешнего компьютера. Информация из памяти может быть считана через интерфейс RS-422 или радио модем.

Основные технические данные

1. Феррозондовый магнитометр:
- диапазон измерений - ±65000 нТл;
- частотный диапазон - (0-1) Гц;
- уровень шумов в полосе (0.03-1) Гц не более - 15 пTлэфф;
- разрешающая способность - 0.05нTл;
- температурный дрейф, не более - 0.2 нTл/°С;


2. Индукционный магнитометр:
- частотный диапазон (0.02- 200) Гц;
- форма передаточной характеристики - линейно-ломанная
- коэфф. преобразования, мВ/нTл*Гц, 5, 0.5 ;
- уровень собственных шумов:
0.1 Гц - 1 пТл /Гц1/2;
1 Гц - 0.1 пТл /Гц1/2
100Гц 0.02 пТл /Гц1/2

3. Измеритель электрического поля:
- частотный диапазон - (0 - 200) Гц;
- диапазон измерений - ±200 мВ;
- температурный дрейф, не более - 0.1 мкВ/°С;
- шум в полосе (0.01-1) Гц, не более - 0.2 мкВэфф.

4. Объем памяти - до 4 ГБайт.
5. Тип интерфейса - RS-422
6. Источник питания - от 9 до 18В
7. Потребление, не более - 2 Вт.
8. Температурный диапазон - (минус 20 - +40) °С.
9. Пыле-влаго непроницаемое исполнение.


По отдельному заказу возможно исполнение по группе защиты IР67
(временное погружение в воду на глубину до 1м)
