АВТОНОМНА МЕТЕОМАГНІТНА СТАНЦІЯ LEMI-017

Основні особливості:

bullet

Висока роздільна здатність та точність

bullet

Низький рівень шумів

bullet

3 магнітних канали, 2 канали вимірювання нахилу, канали вимірювання тиску та температури

bullet

Магнітний давач з пристроєм горизонтування

bullet

Дуже низький часовий та температурний дрейф

bullet

Мала потужність споживання

bullet

До 2 Гб CompactFLASH Card пам’яті

bullet

Супутникова синхронізація

bullet

4-рядковий цифровий дисплей

bullet

RS – 232 (RS - 422) виходи

bullet

Водонепроникна конструкція

LEMI-017
Метеомагнітна станція LEMI-017

LEMI-017

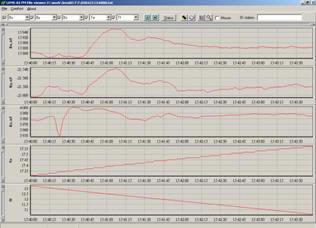

Головне вікно програми LEMI-017.ехе



LEMI-017 – цифрова семиканальна метеомагнітна станція (ММС) (3 магнітних канали+ 2 канали вимірювання нахилу + канал вимірювання атмосферного тиску + канал вимірювання температури) призначена для вимірювання складових природного магнітного поля та їх варіацій, атмосферного тиску і температури повітря в лабораторних та польових умовах. Магнітометр виготовлено на базі ферозондового давача, всі три компоненти якого втілено в один термостабільний корпус. Барометр побудовано на базі тензорезистивного давача, що випускається промисловістю. Термометр зроблено на основі терморезистора. Станція живиться від блоку живлення на базі сонячної батареї SR50. Електронний блок дозволяє збирати, обробляти та накопичувати дані про варіації магнітного поля у внутрішній пам’яті та передавати їх в комп’ютер через інтерфейс RS-232. Вбудований GPS приймач забезпечує супутникову синхронізацію внутрішнього годинника та координат знаходження MMС. Алгоритм дії MMС дозволяє організувати як автономну роботу так і синхронну дію комплексу MMС, розташованих на досліджуваній території.

Новизна и основні переваги

Основною перевагою ММС є дуже низький часовий дрейф та висока точність вимірювань, що робить її особливо ефективною для довготривалого моніторингу. Станція дозволяє одночасно реєструвати 3 компоненти магнітного поля, атмосферний тиск, температуру та нахил ферозондового давача з високою роздільною здатністю. Точна орієнтація ферозондового давача для роботи станції не вимагається.

Галузі застосування

LEMI-017 може застосовуватися для комплектації автономних метеостанцій, здатних реєструвати дані на протязі 512 днів з метою вивчення взаємозв’язку між магнітним полем, атмосферним тиском і температурою.

Стадія розробки

Станція вже існує на ринку. ЛЦ ІКД може випускати 50-100 станцій в рік за індивідуальними замовленнями.

Технічні характеристики

Трикомпонентний магнітометр

Діапазон вимірювань магнітного поля по кожній компоненті ± 68000 нТл
Рівень шуму на пласкій ділянці АЧХ < 8 пТл еф.
Частотна смуга (0-0.3) Гц
Температурна нестабільність < 0.2 нТл/oC
Довготривала нестабільність ± 5 нТл/рік
Похибка не ортогональності магнітного давача < 30 кут.хв.

Барометр

Діапазон вимірювання атм. тиску 300-1200 мбар

Термометр

Діапазон вимірювання температури (-40…+70) oC
Похибка вимірювання температури 0.1 oC

Двохкомпонентний нахиломір

Діапазон вимірювання нахилу ± 15 кут.градусів
Похибка вимірювання нахилу ± 0.01 кут.градусів
Частота дискретизації 1 відлік за секунду
Ємність CompactFLASH Card пам’яті (FAT16) 2 Гб
Потужність споживання 0.8 Вт
Довжина з’єднувального кабеля між магнітним давачем та блоком електроніки 10 м
Довжина з’єднувального кабеля між GPS антеною та блоком електроніки 3 м
