ТРЕХКОМПОНЕНТНЫЙ ОДНОСЕКУНДНЫЙ
ОБСЕРВАТОРСКИЙ МАГНИТОМЕТР LEMI-025

Основные свойства

bulletВысокие разрешающая способность и точность
bulletНизкий уровень шума
bulletГарантированно малый временной сдвиг получаемых данных
bulletМалый температурный дрейф
bullet

Простота установки и обслуживания

bulletАвтоматическое управление работой прибора
bulletСменная Flash карта емкостью в 2 ГБ
bulletСпутниковая синхронизация
bulletВыход RS - 232
bullet1-секундные и 1-минутные данные в формате IAGA2002
bulletГлубокое подавление промышленных помех
bullet18 месяцев гарантии


Феррозондовый магнитометр
LEMI-025 разработан специально для высокостабильных измерений 3-х компонент индукции магнитного поля Земли и их вариаций в условиях геомагнитных обсерваторий в соответствии с новым 1-секундным стандартом INTERMAGNET. При реализации этого прибора основное внимание уделено уровню шума магнитных каналов, идентичности амплитудно-частотных характеристик каналов, точности синхронизации отсчетов, а также температурной и временной стабильности. Для того, чтобы удовлетворить такие противоречивые требования как быстродействие и глубокое подавление промышленных помех, в этом приборе применена специальная комбинация аналоговых и цифровых фильтров. Магнитный датчик феррозондового типа, который в основном определяет стабильность магнитометра и уровень шума, выполнен по хорошо проверенным технологиям с применением материалов с минимальным коэффициентом температурного расширения. Поворотная платформа датчика снабжена двумя пузырьковыми уровнями и регулировочными винтами для обеспечения необходимой ориентации компонент. Прибор накапливает данные на Compact flash карте объемом до 2 Гб и/или передает полученные данные на внешний компьютер.

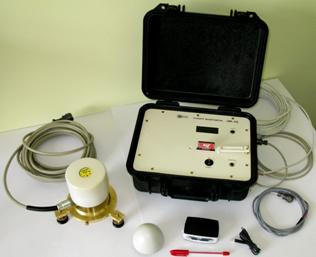

LEMI-025
Феррозондовый магнитометр
LEMI
-025

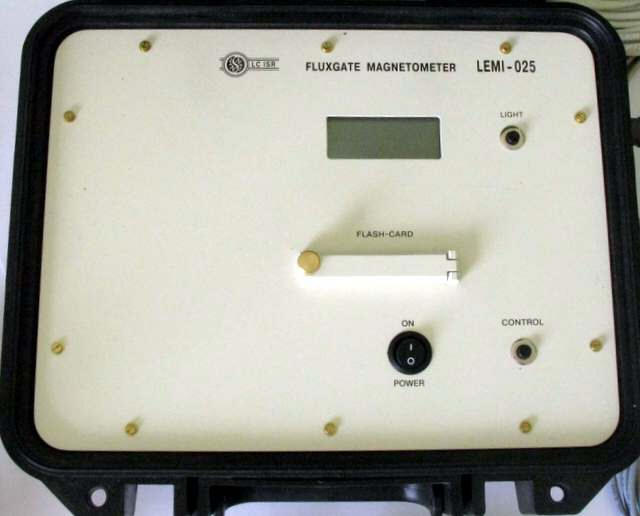

Передняя панель магнитометра

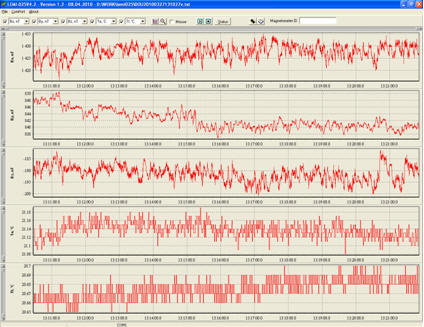

Основное окно программы
LEMI
025.ехе

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон измерений вариаций магнитного поля, нТл, не менее ± 4000
Диапазон автоматической компенсации смещения по каждой компоненте вектора магнитного поля, нТл, не менее ± 70 000
Разрешение по каждой компоненте, нТл
  на дисплее

в 1-секундных и 1-минутных файлах данных
  в 0.1-секундном файле и данных на Flash карте
0.1
0.01
0.001
Уровень шума в диапазоне частот (0.01...1) Гц, нТл ср.кв., не более 0.01
Температурный дрейф при измерении проекций вектора индукции магнитного поля при изменении температуры на 1 К (по каждой из осей), нТл, не более 0.2

Частотный диапазон, Гц 0 - 3.5
Неортогональность компонент датчика, угл. мин, не более 30
Частота дискретизации, Гц
      на цифровом выходе и FLASH карте
      после цифровой программной фильтрации
10
1; 1/60
Цифровой выход RS - 232
Определение времени и координат по GPS
Погрешность синхронизации с UTC времени, мс, не более 10
Объем съемной карты памяти Compact FLASH, Гб 2
Рабочий диапазон температур, °C - 5 ... +40° C
Напряжение питания, В 12+3-2
Потребляемая мощность, Вт, не более 4
Масса, кг, не более
      датчик с 10 м кабелем
      электронный блок с кабелями
      GPS антенна с 15 м кабелем
3.3
3.8
0.7


LEMI-025


LEMI-025

Магнитометр LEMI-025 в обсерватории Конрад, Австрия
