Коректор об'єму газу ОКВГ-01

Призначений для роботи сумісно з турбінним або роторним лічильниками газу

Здійснює вимірювання технологічних параметрів газу, а також обчислення та приведення до стандартних умов об'єму газу, який пройшов через лічильник

Має клас точності 0.5, маркування вибухозахисту “1ExibsIIAT4X” та ступінь захисту ІР64

Може використовуватись автономно без зовнішнього електроживлення

Забезпечує можливість створення багатоканальних вимірювальних комплексів та побудову територіально-розподілених мереж обліку витрати газу

Внесений до Державного реєстру засобів вимірювальної техніки України (№ У1597-02)
та Державний реєстр засобів вимірювань Російської Федерації (№ 23408-02)

Склад виробу

Базовий комплект
	коректор з вбудованим перетворювачем абсолютного (або надлишкового) тиску та блоком автономного живлення, а також виносним датчиком температури

Додаткові модулі
	блок зовнішнього живлення з вузлом іскрозахисту та перетворювачем інтерфейсів RS-485 / RS-232			модуль інтерфейсів MIF для віддаленого зв'язку

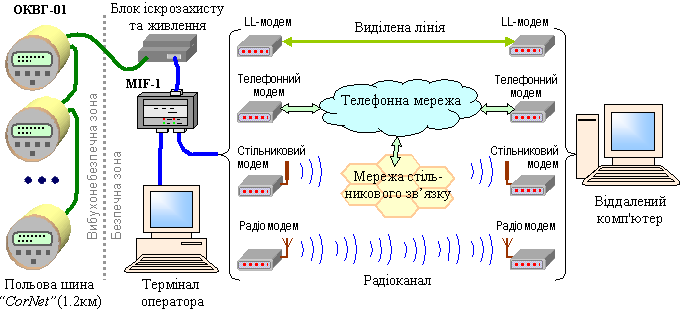

Приклад використання

Техничні характеристики

Вимірювання

гранична відносна похибка обчислення об'єму газу з приведенням його значення до стандартних умов в робочому діапазоні вимірюваних температури та тиску при температурі оточуючого середовища від -40 до +60 °С не перевищує ±0.5%

гранична абсолютна похибка вимірювання температури газу в діапазоні від -30 до +60 °С не перевищує ±0.2°С

гранична зведена похибка вимірювання тиску газу при верхніх межах вимірювання від 0.1 до 10 МПа не перевищує ±0.3%
гранична абсолютна похибка вимірювання часу не перевищує ±2 с за 24 години

Датчики

сигнал лічильника газу типу "сухий контакт", частота імпульсів до 1 Гц, тривалість імпульсу не менше 80 мс

коефіцієнт перетворення лічильника газу може бути введений в коректор у вигляді таблично-заданої функції, що дозволяє розширити допустимий діапазон витрат та підвищити точність вимірювання об'єму газу

датчик температури газу: термоперетворювач класу В типу ТСМ (W₁₀₀=1.4280) або класу А (В) типу ТСП (W₁₀₀=1.3850); підключається до коректора по трипровідній схемі

датчик тиску: абсолютного або надлишкового типу з верхньою межею вимірювання, яка вибирається з ряду: 0.1, 0.16, 0.25, 0.4, 0.6, 1.0, 1.6, 2.5, 4.0, 6.0, 10.0 МПа

при виготовленні коректора проводиться індивідуальне градуювання датчика тиску у всьому діапазоні вимірюваних температур та тисків і градуювальна характеристика заноситься в пам'ять коректора, що дозволяє підвищити точність вимірювання тиску

передбачена можливість калібрування каналів вимірювання температури і тиску по одній та по двох точках

сигнал датчика зовнішнього магнітного поля типу "сухий контакт"

Інтерфейси

консоль оператора: дворядковий буквено-цифровий рідкокристалічний індикатор з можливістю регулювання контрасту зображення; мова відображення інформації - українська, російська або англійська (вибирається при замовленні); п'ять клавіш для керування та вводу/редагування параметрів; ієрархічна система меню і діалогових форм

два гальванічно ізольовані транзисторні ключі; призначені для видачі в число-імпульсному коді виміряних значень об'ємів газу за робочих та нормальних умов або для формування імпульсних сигналів при виході параметрів, що контролюються, за встановлені межи

послідовний інтерфейс RS-485; призначений для віддаленого керування та збору даних; забезпечує можливість об'єднання в локальну мережу до 6 коректорів на віддалі до 1200 метрів; максимальна швидкість передачі - 38400 бод; відкритий протокол обміну
модуль інтерфейсів MIF-1 додатково забезпечує можливість доступу до одного або декількох, що об'єднані у мережу, коректорів як з локального комп'ютера, так і через модемне з'єднання з віддаленого комп'ютера; підтримуються різні типи комунікаційного обладнання: модеми для виділених та комутованих телефонних ліний, радіомодеми та модеми стільникового зв'язку

Живлення

блок автономного живлення: батарея літієвих елементів з колами іскрозахисту; напруга 7.2 В, ємність 19 А·год; забезпечує неперервну роботу коректора протягом 5 років

блок зовнішнього живлення з вузлом іскрозахисту та перетворювачем інтерфейсів RS-485 / RS-232; підключається до мережі 220 В або до акумулятора 12 В, вихідна напруга 9 В; встановлюється поза межами вибухонебезпечної зони
в коректорі є також резервна батарея невеликої ємності для підтримки роботи годинника та забезпечення збереження даних в пам'яті за відсутності основного живлення; строк служби резервної батареї - 10 років

Можливості

ввід та редагування параметрів конфігурації здійснюється як з консолі коректора, так і віддалено через інтерфейс; параметри контролюються на діапазон допустимих значень і ввід некоректних даних блокується

захист інформації: 4 рівні доступу до зміни параметрів і конфігурації
реєстрація змін, що вносяться оператором: фіксується дата/час, старе та нове значення параметра; в логу зберігається 240 останніх змін

реєстрація виходу параметрів, що вимірюються, за встановленні межи: фіксується дата/час виникнення та тривалість подій; контролюються мінімальні та максимальні значення витрати, температури та тиску газу, напруги живлення, а також спрацьовування датчика магнітного поля; в логу зберігаються 240 останніх подій

регульований період вимірювання температури та тиску від 1 до 10с
збереження історії вимірювань середніх значень тиску та температури, витрати та об'єму газу за робочих та стандартних умов за хвилину, годину, добу та місяць на протязі 1 години, 45 діб, 93 діб та 25 місяців, відповідно
автоматичний перехід на літній та зимовий час
можливість встановлення початкового значення лічильника імпульсів для узгодження показів з механічним лічильником
можливість логічного відключення датчиків температури та/або тиску і використання у розрахунках константних значень цих параметрів
спеціальний алгоритм обліку об'єму газу, що пройшов за час паузи в роботі коректора (при відключенні джерела живлення)
можливість встановлення часу початку облікової доби
програмне забезпечення для дистанційного керування та збору даних під операційні системи DOS та Windows

Умови експлуатації

температура оточуючого середовища від -40 до +60 °C
відносна вологість довкілля до 95% за температури 35 °C, без конденсації вологи
атмосферний тиск від 84 до 106.7 кПа
коректор має маркування вибухозахисту "1ExibsIIAT4X" і може експлуатуватися у вибухонебезпечних зонах відкритих промплощадок та приміщень класів В-1а и В-1г, де можливе утворення вибухонебезпечних сумішів категорії IIА групи Т4 згідно з ГОСТ 12.1.011-78

Конструкція

коректор виконаний в ударостійкому пило- та вологозахищеному (IP64) металевому корпусі і встановлюється на лічильнику газу або безпосередньо біля нього
поворотний механізм кріплення дозволяє зафіксувати коректор у зручному, для роботи оператора, положенні

габаритні розміри та вага:

· коректор ОКВГ-01:
· блок зовнішнього живлення:
· модуль інтерфейсів:

ø125x176x183 мм
54x120x125 мм
130x80x30 мм

2.9 кг
0.75 кг
0.25 кг
