Корректор объема газа ОКВГ-01

Предназначен для работы совместно с турбинным или роторным счетчиками газа

Осуществляет измерение технологических параметров газа, а также вычисление и приведение к стандартным условиям объема газа, прошедшего через счетчик

Имеет класс точности 0.5, маркировку взрывозащиты “1ExibsIIAT4X” и степень защиты ІР64

Может использоваться автономно без внешнего электропитания

Обеспечивает возможность создания многоканальных измерительных комплексов и построение территориально-распределенных сетей учета расхода газа

Внесен в Государственный реестр средств измерительной техники Украины (№ У1597-02)
и Государственный реестр средств измерений Российской Федерации (№ 23408-02)

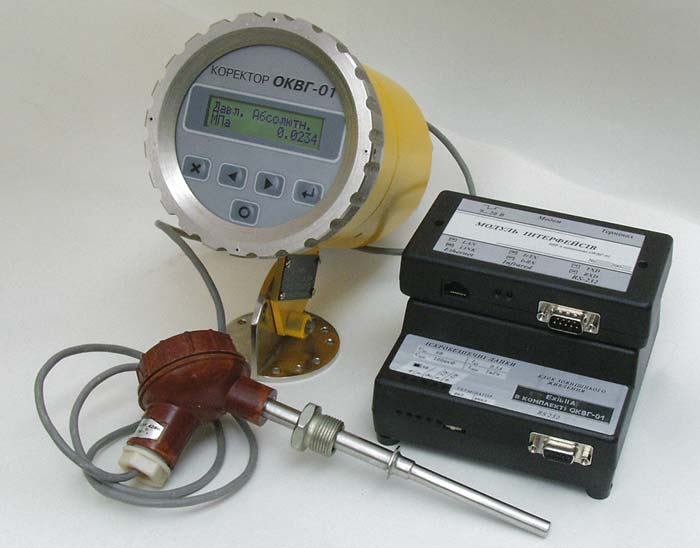

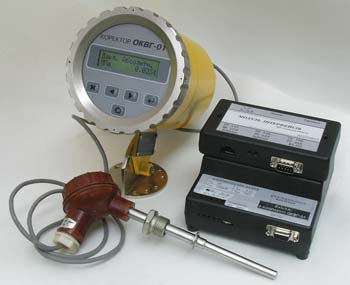

Состав изделия

Базовый комплект

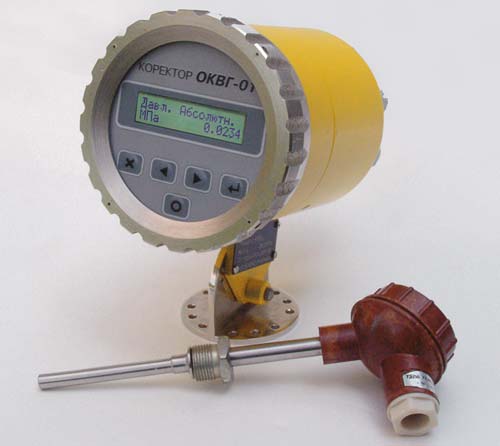

	корректор со встроенным преобразователем абсолютного (или избыточного) давления и блоком автономного питания, а также выносным датчиком температуры

Дополнительные модули

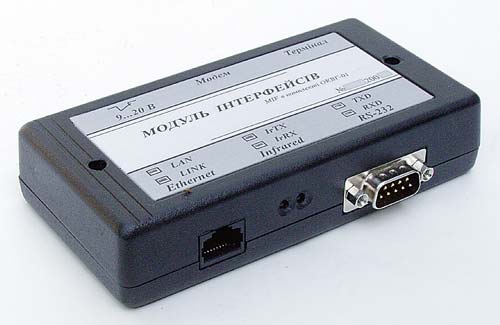

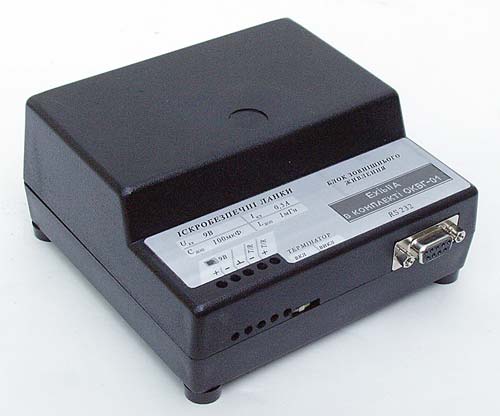

	блок внешнего питания с узлом искрозащиты и преобразователем интерфейсов RS-485 / RS-232			модуль интерфейсов MIF для удаленной связи

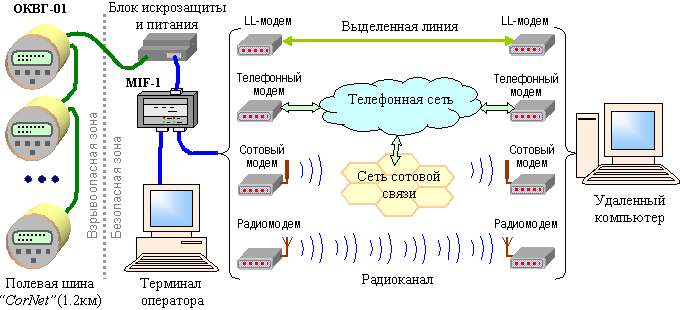

Пример использования

Технические характеристики

Измерения

предельная относительная погрешность вычисления объема газа с приведением его значения к стандартным условиям в рабочем диапазоне измеряемых температуры и давления при температуре окружающей среды от -40 до +60 °С не превышает ±0.5%

предельная абсолютная погрешность измерения температуры газа в диапазоне от -30 до +60 °С не превышает ±0.2°С

предельная приведенная погрешность измерения давления газа при верхних границах измерения от 0.1 до 10 МПа не превышает ±0.3%
предельная абсолютная погрешность измерения времени не превышает ±2 с за 24 часа

Датчики

сигнал счетчика газа типа "сухой контакт", частота импульсов до 1 Гц, длительность импульса не менее 80 мс

коэффициент преобразования счетчика газа может быть введен в корректор в виде таблично-заданной функции, что позволяет расширить допустимый диапазон расхода и повысить точность измерения объема газа

датчик температуры газа: термопреобразователь класса В типа ТСМ (W₁₀₀=1.4280) или класса А (В) типа ТСП (W₁₀₀=1.3850); подключается к корректору по трехпроводной схеме

датчик давления: абсолютного или избыточного типа с верхней границей измерения выбираемой из ряда: 0.1, 0.16, 0.25, 0.4, 0.6, 1.0, 1.6, 2.5, 4.0, 6.0, 10.0 МПа

при изготовлении корректора производится индивидуальная градуировка датчика давления во всем диапазоне измеряемых температур и давлений и градуировочная характеристика заносится в память корректора, что позволяет повысить точность измерения давления

предусмотрена возможность калибровки каналов измерения температуры и давления по одной и по двум точкам

сигнал датчика внешнего магнитного поля типа "сухой контакт"

Интерфейсы

консоль оператора: двухстрочный буквенно-цифровой жидкокристаллический индикатор с возможностью регулирования контраста изображения; язык отображения информации - украинский, русский или английский (выбирается при заказе); пять клавиш для управления и ввода/редактирования параметров; иерархическая система меню и диалоговых форм

два гальванически изолированных транзисторных ключа; предназначены для выдачи в число-импульсном коде измеренных значений объемов газа при рабочих и нормальных условиях или для формирования импульсных сигналов при выходе контролируемых параметров за установленные границы

последовательный интерфейс RS-485; предназначен для удаленного управления и сбора данных; обеспечивает возможность объединения в локальную сеть до 6 корректоров на расстоянии до 1200 метров; максимальная скорость передачи - 38400 бод; открытый протокол обмена
модуль интерфейсов MIF-1 дополнительно обеспечивает возможность доступа к одному или нескольким, объединенным в сеть, корректорам как с локального компьютера, так и через модемное соединение с удаленного компьютера; поддерживаются различные типы коммуникационного оборудования: модемы для выделенных и коммутируемых телефонных линий, радиомодемы и модемы сотовой связи

Питание

блок автономного питания: батарея литиевых элементов с цепями искрозащиты; напряжение 7.2 В, емкость 19 А·Ч; обеспечивает непрерывную работу корректора в течение 5 лет

блок внешнего питания с узлом искрозащиты и преобразователем интерфейсов RS-485 / RS-232; подключается к сети 220 В или аккумулятору 12 В, выходное напряжение 9 В; устанавливается за пределами взрывоопасной зоны
в корректоре имеется также резервная батарея небольшой емкости для поддержания работы часов и обеспечения сохранности данных в памяти при отсутствии основного питания; срок службы резервной батареи - 10 лет

Возможности

ввод и редактирование параметров конфигурации осуществляется как с консоли корректора, так и удаленно через интерфейс; параметры контролируются на диапазон допустимых значений и ввод некорректных данных блокируется

защита информации: 4 уровня доступа к изменению параметров и конфигурации
регистрация изменений, вносимых оператором: фиксируется дата/время, старое и новое значения параметра; в логе сохраняются 240 последних изменений

регистрация выхода измеряемых параметров за установленные границы: фиксируется дата/время возникновения и продолжительность событий; контролируются минимальные и максимальные значения расхода, температуры и давления газа, напряжения питания, а также срабатывание датчика магнитного поля; в логе сохраняются 240 последних событий

регулируемый период измерения температуры и давления от 1 до 10с
сохранение истории измерения средних значений давления и температуры, расхода и объема газа при рабочих и стандартных условиях за минуту, час, сутки и месяц в течение 1 часа, 45 суток, 93 суток и 25 месяцев, соответственно
автоматический переход на летнее и зимнее время
возможность предустановки значения счетчика импульсов для согласования показаний с механическим счетчиком
возможность логического отключения датчиков температуры и/или давления и использование в расчетах константных значенией этих параметров
специальный алгоритм учета объема газа, прошедшего за время паузы в работе корректора (при отключении источника питания)
возможность задания времени начала учетных суток
программное обеспечение для дистанционного управления и сбора данных под операционные системы DOS и Windows

Условия эксплуатации

температура окружающей среды от -40 до +60 °C
относительная влажность окружающей среды до 95% при температуре 35 °C, без конденсации влаги
атмосферное давление от 84 до 106.7 кПа
корректор имеет маркировку взрывозащиты "1ExibsIIAT4X" и может эксплуатироваться во взрывоопасных зонах открытых промплощадок и помещений классов В-1а и В-1г, где возможно образование взрывоопасных смесей категории IIА группы Т4 согласно ГОСТ 12.1.011-78

Конструкция

корректор выполнен в ударопрочном пыле- и влагозащищенном (IP64) металлическом корпусе и устанавливается на счетчике газа или непосредственно около него
поворотный механизм крепления позволяет зафиксировать корректор в удобном, для работы оператора, положении

габаритные размеры и вес:

· корректор ОКВГ-01:
· блок внешнего питания:
· модуль интерфейсов:

ø125x176x183 мм
54x120x125 мм
130x80x30 мм

2.9 кг
0.75 кг
0.25 кг
